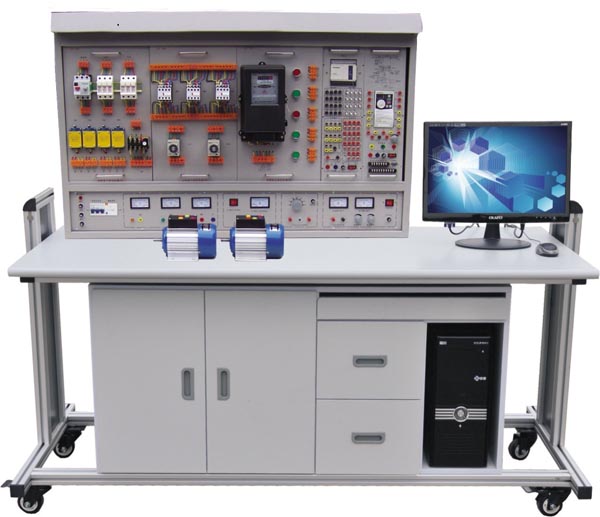

HYWX-163型   高級維修電工實訓考核裝置

一、概述

       本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

 三、技術性能

1.輸入電壓：三相四線制380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃

3.裝置容量：＜1KVA

4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護

5.外形尺寸：1600mm×700mm×1450mm

三、實訓裝置的基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

（一）實訓屏

    實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2、推上三相漏電開關，三相電源向實訓掛箱等供電，三只450V電壓表指示輸出線電壓。

3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。

4、提供～220V插座2只，為外部設備提供工作電源。

5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。

6、固定低壓直流電源：+5V、±12V有過載保護

7、恒流源：4mA-20mA連續可調一路

（二）實訓掛箱及器材配備

1、HY-61維修電工掛箱（一）

2、HY-62維修電工掛箱（二）

3、HY-63維修電工掛箱（三）

4、HY-64維修電工掛箱（四）

5、HY-65維修電工掛箱（五）

6、DW-PLC可編程控制器實訓組件：提供三菱FX1N-24mR-001型主機及配套轉換接口，SC-09編程電纜。

7、工控組態軟件一套：

    打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

9、變頻器實訓掛箱

   配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。

10、單片機實訓掛箱

   配備51/96/8088/8086等CPU單片機、微機全部軟硬件。

11、九孔萬能實中板  2塊

12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

13、電機導軌及光碼盤測速系統

   含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。

14、三相鼠籠異步電動機 120W  Y接法  220V  1臺

15、三相鼠籠異步電動機180W   Y/△   380V  1臺

16、安全配備滅火器  1臺

（三）實訓桌

    鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

四、實驗項目

（一）電拖部分

1.三相電機直接啟動控制

2.三相電機點動控制

3.三相電機自鎖運行控制

4.帶電流表的點動與連續運行控制  5.帶電能表的兩地控制

6.單向運行反接制動控制

7.時間繼電器控制電動機Y/△降壓起動控制

8.工作臺自動往返行程開關控制

（二）PLC綜合實訓

1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC仿真實訓

3.PLC控制臺三相異步電動機正反轉控制

4.PLC控制臺三相異步電動機Y/△啟動控制

5.PLC控制臺三相異步電動機降壓啟動控制

6.PLC控制臺三相異步電動機能耗制動控制

7.PLC控制臺三相異步電動機自鎖運行控制

（三）基于變頻器的電機拖動與控制實訓

1．變頻器功能參數設置與操作

2．變頻器報警與保護功能

3．多段速度選擇變頻調速

4．外部端子點動控制

5．控制電機正反轉運動控制

6．控制電機運行時間操作

7．瞬間停電變頻器參數設定

8．外部電壓變頻調速

9．三相異步電動機的變頻開環調速

（四）PLC、變頻器的電機的拖動控制實訓

1. 基于PLC通信方式的多段速選擇變頻調速

2. 基于PLC通信方式的變頻器開環調速

3. 基于PLC通信方式的變頻器閉環調速

（五）單片機技能實訓

A、MCS-51單片機實訓

軟件部分

1. 清零程序

2. 拆字程序

3. 拼字程序

4. 數據區傳送子程序

5. 數據排序實驗

6. 查找相同數個數

7. 無符號雙字節快速乘法子程序

8. 多分支程序

9. 脈沖計數（定時/計數實驗）

10. 電腦時鐘（定時器、中斷器綜合實驗）

11. 二進制轉換到BCD

12. 二進制轉換到ASCII

13. 八段數碼管顯示

14. 鍵盤掃描顯示實驗

硬件部分

1. P1口亮燈實驗

2. P1口轉彎燈實驗

3. P3.3輸入，P1口輸出

4. 工業順序控制（中斷控制）

5. 8255 A.B.C輸出方波

6. 8255 PA口控制PB口

7. 8255控制交通燈

8. 簡單I/O口擴展實驗

9. A/D轉換實驗

10. D/A輸出方波

11. 電子音響

12. 繼電器控制

13. 步進電機實驗

14. 8253方波

15. 串并轉換實驗

16. 外部存儲器擴展實驗

17. MCS-51串行口應用實驗㈠——雙機通信

18. MCS-51串行口應用實驗㈡——與PC機通信

19. 溫度閉環控制

20. 小直流電機調速實驗

21. 外部中斷（急救車與交通燈）

B、8088/8086系列微機實訓

軟件部分

1．清零程序

2．拆字程序

3．拼字程序

4．數據區移動

5．數據排序實驗

6．找“零”個數

7．32位二進制乘法

8．多分支程序

9．顯示子程序

10．鍵盤掃描顯示實驗

11．二進制轉換到BCD

12．二進制轉換到ASCII

硬件部分

1．8255并行口實驗㈠：A.B.C口輸出方波

2．8255并行口實驗㈡：PA口控制PB口

3．8255并行口實驗㈢：控制交通燈

4．簡單I/O口擴展

5．A/D轉換實驗

6．D/A轉換實驗㈠：輸出方波

7．D/A轉換實驗㈠：輸出鋸齒波

8．8259中斷控制器實驗

9．定時／計數器：8253方波

10．繼電器控制

11．8251串行通信實驗㈠：自發自收

12．8251串行通信實驗㈡：與PC通信

13．步進電機控制

14．小直流電機調速實驗

15．溫度閉環控制

16．音頻驅動實驗

C、MCS-96單片機實訓

軟件部分

1．清零程序

2．拆字程序

3．拼字程序

4．數據區傳送子程序

5．數據排序實驗

6．查找相同數個數

7．無符號雙字節快速乘法子程序

8．多分支程序

9．定時器1實驗——定時中斷

10．定時器T1和T2同時產生中斷

11．80C196外部中斷實驗

12．80C196軟件方法產生中斷

13．利用HSI測脈沖寬度

14．利用HSI測量單脈沖寬度

15．利用HSO產生單脈沖

16．利用HSO產生連續脈沖

17．軟件定時器

18．80C196 A/D轉換實驗

19．利用80C196的PWM產生各種波形

20．二進制轉換到BCD進制轉換到ASCII

硬件部分

1．P1口亮燈實驗

2．P1口轉彎燈實驗

3．P2.6輸入，P1口輸出

4．工業順序控制

5．8255 A.B.C輸出方波

6．8255 PA口控制PB口

7．8255控制交通燈

8．簡單I/O口擴展實驗

9．A/D轉換實驗

10．D/A輸出方波

11．繼電器控制

12．8253方波

13．80C196串行口實驗

14．LED七段數碼管顯示實驗

15．鍵盤顯示綜合實驗

16．音頻驅動實驗

17．步進電機實驗

18．直流電機實驗

19．外部中斷（急救車與交通燈）

（六）室內照明配電

1.插座和一個開關控制一盞燈

2.日光燈線路的接線

3.聲控開關控制白熾燈電路的接法

4.單相電度表直接接線電路

5.配電板的安裝

6.兩地控制一盞燈的接法

（七）電子技術綜合訓練

1.單相橋式整流電路

2.串聯可調穩壓電源電路

3.晶閘管測試電路

4.晶閘管可控整流

5.電子門鈴電路

6.電子報警器電路

7.光控燈路燈自動開關電路

8.電子催眠器電路

（八）安全急救演示

（九）消防技能的認識與掌握（教師演示）
