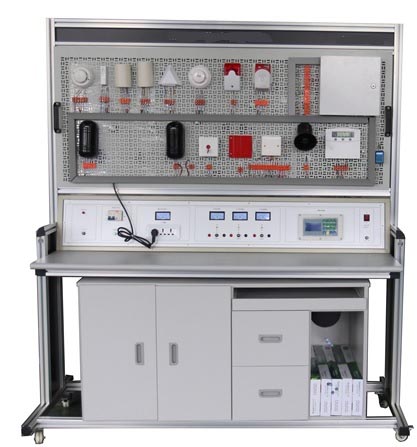

HY-WKA5C 樓宇工程智能化設備監控系統實訓平臺

發布時間：2020-09-04 丨 瀏覽次數：

一、主要組成：

立式實訓平臺1臺、線纜管理架、電源管理模塊1臺、嵌入式編程主機與顯示器模塊1套、故障設置模塊（觸摸屏式）1臺、智能考核管理軟件1套、主機監控模塊1臺、LON網絡通訊適配器1個、LonMaker編程軟件1套、模擬I/O模塊 1塊、新風機組模擬模型系統模塊1塊、空調機組模擬模型系統模塊1塊、供配電模擬模型系統模塊1塊、照明模擬模型系統模塊1塊、給排水模擬模型系統模塊1塊、熱交換模擬模型系統模塊1塊、電梯模擬模型系統模塊1塊、智能家居模擬模型系統模塊1塊、6位PDU電源1個、耗材及工具1套等。

二、實訓項目

1、基礎實操部分

1）系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2）線路故障的設置、檢測及排除；

3）橋架及其支架的安裝和布線；

4）信息插座和機架設備的安裝；

5）水晶頭及跳線的制作和測試；

6）RJ45模塊和配線架的壓線和測試；

7）RJ45跳線的連接及鏈路的測試。

2、模擬I/O模塊

1）四種標準信號（DI/DO/AI/AO）的認識、測量與連接；

2）程序設計、編寫、調試和監控；

3）組態監控界面設計。

3、新風機組模擬模型系統模塊

1)新風溫度監測；

2)新風濕度監測；

3)送風溫度監測；

4)送風濕度監測；

5)過濾網壓差開關監測；

6)換熱器防凍開關監測；

7)送風機壓差開關監測；

8)送風機啟停狀態監測；

9)送風機手/自動狀態監測；

10)送風風機故障監測；

11)加熱器電動閥控制；

12)表冷盤電動閥控制；

13)加濕器電動閥控制；

14)新風閥開關控制；

15)送風機啟停控制；

16)系統整合監控。

4、空調機組模擬模型系統模塊

1)室內二氧化碳濃度監測；

2)回風溫度監測；

3)過濾網壓差開關監測；

4)換熱器防凍開關監測；

5)送風機故障狀態監測；

6)送風機壓差開關監測；

7)回風機故障狀態監測；

8)回風機壓差開關監測；

9)新風閥調節控制；

10)換熱器電動閥調節控制；

11)回風閥調節控制；

12)排風閥調節控制；

13)送風閥開關控制；

14)回風機啟停控制；

15)系統整合監控。

五、供配電模擬模型系統模塊

1)1#進線電壓監測；

2)#進線電流監測；

3)1#進線功率因素監測；

4)2#進線電壓監測；

5)2#進線電流監測；

6)2#進線功率因數監測；

7)1#供電回路開關監測；

8)2#供電回路開關監測；

9)雙電源切換開關監測；

10)1#回路開關控制；

11)2#回路開關控制；

12)系統整合監控。

六、照明模擬模型系統模塊

1）光照度傳感器監測；

2）光照度開關監測；

3）景觀區照明燈開關監測；

4）上班場景開關監測；

5）午休場景開關監測；

6）下班場景開關監測；

7）緊急開關監測；

8）大堂區照明燈調光控制；

9）景觀區照明燈開關控制；

10）辦公區1#照明燈開關控制；

11）辦公區2#照明燈開關控制；

12）系統整合監控。

七、給排水模擬模型系統模塊

1）主用給水泵故障狀態監測；

2）備用給水泵故障狀態監測；

3）低限報警水位開關監測；

4）啟泵水位開關監測；

5）停泵水位開關監測；

6）排水泵手/自動狀態監測；

7）排水泵故障狀態監測；

9）停泵水位開關監測；

10）啟泵水位開關監測；

11）溢流報警水位開關監測；

12）主用給水泵啟停控制；

13）備用給水泵啟停控制；

14）排水泵啟停控制；

15）系統整合監控。

八、熱交換模擬模型系統模塊

1）熱網蒸汽溫度監測；

2）1#熱交換器出水溫度監測；

3）2#熱交換器出水溫度監測；

4）水回水溫度監測；

5）1#泵啟停狀態監測；

6）1#泵手/自動狀態監測；

7）1#泵故障狀態監測；

8）2#泵啟停狀態監測；

9）2#泵手/自動狀態監測；

10）2#泵故障狀態監測；

11）1#電動閥調節控制；

12）2#電動閥調節控制；

13）1#泵啟停控制；

14）2#泵啟停控制；

15）系統整合監控。

九、電梯模擬模型系統模塊

1）啟停狀態監測；

2）上行狀態監測；

7）下行狀態監測；

8）首層狀態監測；

9）第2層狀態監測；

10）第N層狀態監測；

11）故障狀態監測；

12）緊急狀態監測；

13）正常啟動控制；

14）消防停止控制；

15）系統整合監控。

十、智能家居模擬模型系統模塊

1）外出布防場景開關監測；

2）居家布防場景開關監測；

3）撤防場景開關監測；

4）就餐場景開關監測；

5）會客場景開關監測；

6）影院場景開關監測；

7）門磁開關監測；

8）被動紅外探測器探測；

9）燃?xì)馓綔y(cè)器開關監測；

10）水/電/氣表脈沖監測；

11）客廳LED燈調光控制；

12）電動窗簾開關控制；

13）食廳日光燈開關控制；

14）聲光警號開關監控；

15）系統整合監控。

三、技術指標

1、電源輸入：?jiǎn)蜗嗳€（第三方接地），AC220V±10%，50/60Hz；

2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3、機功耗：≤300W；

4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
