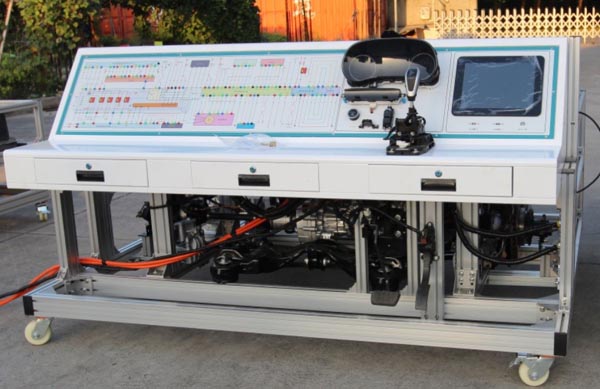

HY-QCXE501電動動力實訓系統實訓臺（比亞迪E5電動車）

發布時間：2025-04-07 丨 瀏覽次數：

一、結構組成

1、組成：設備臺架、比亞迪E5新能源電動汽車的電機驅動系統、觸控顯示中心 、變速傳動系統、半軸及羊角總成、加速機構、電機散熱系統、真空助力系統、檢測系統、臺電子考核系統、一體化工具柜、設備控制臺等組成。

二、實訓項目

1.比亞迪E5模擬起步模式的實驗；

2.比亞迪E5模擬加速的時的實驗；

3.比亞迪E5模擬車輛勻速行駛實驗

4.比亞迪E5驅動系統的故障設置與排除實驗；

5.比亞迪E5驅動電機檔位控制模擬實驗；

6.比亞迪E5各種數據流的讀取檢測；

7.比亞迪E5故障碼的清除與讀取；

8.比亞迪E5各種數據參數的監控；

9.使用解碼器、萬用表、示波器等工具進行傳感器與執行器的數據流分析實驗；

10.能夠?qū)φ嚫鱾€(gè)系統零配件結構與相互間關系進行認知實驗；

11.能夠進行動力系統故障設置診斷及排除實驗；

12.能夠進行動力系統維護保養；

三、主要功能：

1動態運行，起動設備，可以模擬多種行駛情況，包含起步、加速、勻速、減速、停車等工況。

2、檢測控制臺面板上,外接接線端子,不破壞原來線束的情況下,任意測量每一根線、每一個傳感器、執行器等數值,   測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.

3、識圖功能：控制面板采用優質鋁塑板為面板，面板繪有高清晰度系統彩色電路原理圖，（與原廠電路圖相對應）提供識圖、讀圖等實訓功能。

3、診斷功能，通過專用的檢測儀器，可以對整體系統進行數據診斷，數據流讀取、故障代碼讀取，清除等操作。

4、儀表顯示單元，顯示電動驅動系統的各項數據，包含當前電量、續航里程，瞬時耗電量等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。

5、診斷功能，配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對系統進行編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；

6、配套觸控顯示中心，可提供遠程考核功能，進行遠程故障考核設置。內置新能源資源、教學課件、視頻、動畫、本設備的操作說明、原車維修手冊、合格證、保修卡等。

四、制作工藝

1、框架：國標40×40鋁型材和國標40×80鋁型材為主題框架，承重力強，不易變形，拼接方便，易于清潔。

2、防護：側面部位帶有鋁型材護欄，保護學員安全。

3、控制臺：上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為獨立單開門設計，可以全部打開，方便維修保養。前方大R角處理，防止磕碰受傷。

4、噴涂：純白色9003高溫烤漆。表面光滑，漆面平整。顏色亮麗。

電氣箱，放置電器部件，如線束等。并配置保險絲盒，繼電器組等。

5、工具抽屜：控制臺下面2個帶鎖抽屜，用于放置檢測儀器儀表和學習資料等。

6、檢測面板：優質鋁塑板，電腦雕刻，開孔標準，無毛邊。再經UV噴涂工藝，顏色鮮艷，線條清晰。最后噴涂保護膜。光亮耐磨不退色。

7、工具柜：設備左下角為工具箱，用于放置維修工具，專用工具等維修設備。

8、工具盤：工具盤位于工具柜的上部，用于放置臨時拆裝的工具，檢測儀器儀

表等。

9、檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。

10、多位大承重力腳輪支撐，移動方便，行走安靜。

四、技術參數：

電機最大功率： 160kW

工作電壓：633.6V

電池容量：75AH

純電最高續航里程： 256km

重    量：420Kg

工作溫度：+-50

充電方式：國標充電樁

外形尺寸：1600*1950*1200mm

控制臺:1950*600*500

工具箱：三個

工作臺:1950*300mm
