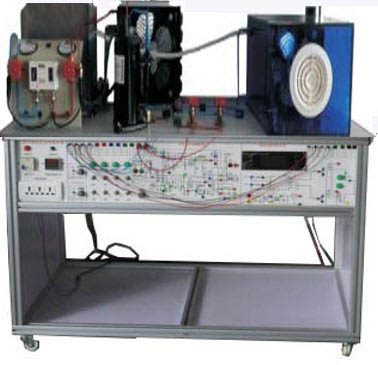

HYKJ-3 恒溫恒濕機組系統模擬實驗裝置

發布時間：2020-09-22 丨 瀏覽次數：

一、 概 述

“恒溫恒濕機組系統模擬實驗裝置”是采用直流式空氣處理系統，并配置壓縮機、風冷冷凝器、蒸發器、加濕器、電加熱器和風管等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉直流式系統的空氣處理過程，并得到熱工測量和計算的基本訓練。本裝置適用于“制冷空調原理及應用”、“制冷空調技術”、“建筑電氣控制技術”等課程的實驗教學。

二、 裝置特點

1、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

2、直觀性好：裝置直觀展示了恒溫恒濕機組空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件

3、恒溫恒濕空調采用大風量，低焓差的送風方式，以保持較小的溫、濕度均恒性。而普通家用空調送風方面力求舒適。一般恒溫恒濕空調送風量為普通家用空調送風量的2~3倍。

4、 因濕度快速變化，機組需要頻繁除濕，而恒溫恒濕空調采用制冷除濕方式，所以要求空調制冷系統能頻繁啟動，對制冷系統要求非常高；而家用空調壓縮機不能頻繁啟動，設置有壓縮機三分鐘停機保護。

5、實驗臺面板上噴繪有恒溫室恒濕機組制冷流程圖，

6、采用了二用節流方式：1.手動節流，2.毛細管節流

7、可選擇電子膨脹閥節流方式

8、提供軟件可監控電壓，電流，頻率，功率，功率因數，壓力，流量等的，可實時顯示在PC上，并可打印。

9、空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。

技術性能

1. 輸入電源：?jiǎn)蜗嗳€(xiàn) AC220V±10% 50Hz

2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3. 制冷劑：R22

4. 裝置容量：＜1.5kVA

5. 重 量：100kg

6. 外形尺寸：150cm×60cm×130cm

三、 實驗裝置的基本配置及功能

1. 控制臺

采用工業鋁型材結構和亞光彩色噴繪結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。

2. 交流電源

單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源

3. 測量?jī)x表

(1) 4-20MA溫濕度傳感器2只，為了能夠直觀地讀數，將各組溫濕度信號取出溫度測量范圍為：-40℃～+120℃

濕度測量范圍為：0%～100%

(2) 真空壓力表2只（精度2.5級）

量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力

4. 控制儀表

(1) 壓力控制器1只

實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源

5. 空氣處理機組

空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器和風機.

6. 風冷制冷機組：由2匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成

7. 加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成

8. 控制系統，由智能恒溫恒濕控制系統自動控制

9. 加熱系統：由PPT組成

四、實驗項目

1. 恒溫恒濕機組實訓系統工作原理

2. 恒溫恒濕機組空氣調節運行工況實驗

3. 電氣的自控制

4. 制冷系統工作原理

5. 除濕系統工作原理

6. 加熱系統工作原理

7. 制冷，加熱，除濕應用關系

8. 溫度，濕度傳感器的應用

9. 恒溫恒濕機組故障實訓
