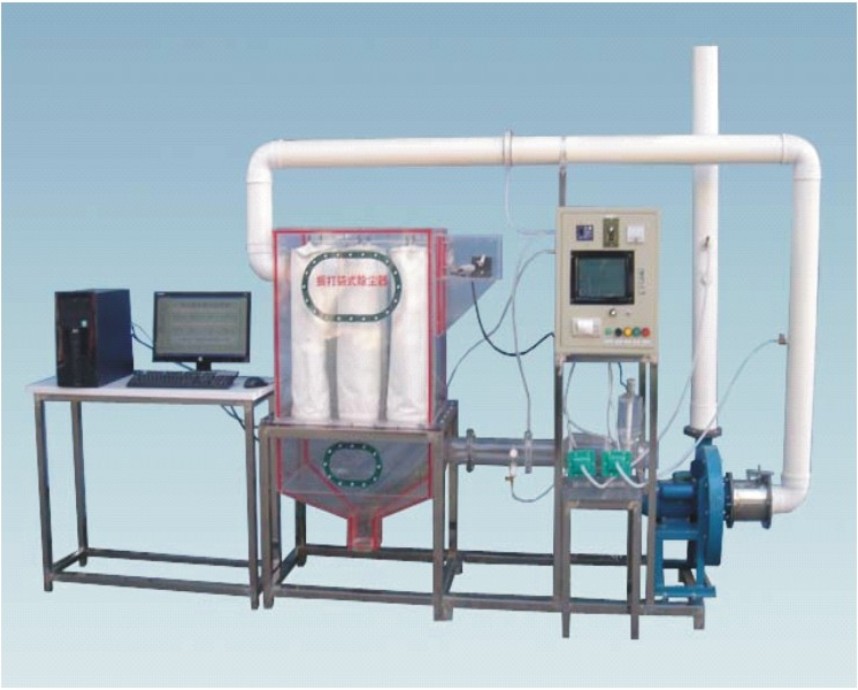

HYEP-Q2-II數據采集機械振打袋式除塵器

發布時間：2025-03-28 丨 瀏覽次數：

一、產品概況

融合在線監測與數據處理的先進教學科研設備，基于粉塵層過濾原理，集成高精度傳感器與數字化分析模塊，可實時監測除塵效率、壓損動態及環境參數，支持外濾式除塵機理研究、濾料性能優化及工業應用驗證。

設備采用透明有機玻璃結構與智能化控制終端，適配教學演示、科研創新及企業工藝開發需求。

技術亮點：

① 全參數監測：進口粉塵濃度傳感器（0-2000ppm±1ppm）+風壓/風量/溫濕度檢測，實現除塵過程多維度數據采集；

② 智能交互：10.4寸觸摸屏+微型打印機，實時顯示/打印歷史數據曲線（壓損-效率-風量關聯性）；

③ 精準控制：變頻風機（1.1kW）與振打清灰（250W）聯動，調節過濾速度（1m/min）與清灰周期；

④ 數字孿生：計算機通訊接口+數據處理軟件，支持除塵效率模型構建與參數優化仿真。

核心原理：

含塵氣體經外濾式覆膜濾袋（滌綸針刺氈）形成粉層初層，通過振打清灰維持高效過濾（效率>99%）；在線傳感器實時監測進出口粉塵濃度（分辨率1ppm），驗證多依奇方程。

二、主要參數及規格

類別 規格/說明

核心參數 - 處理氣量：50~300m3/h

- 過濾速度：1m/min

- 除塵效率：≥99%

- 壓損范圍：800~1200Pa

- 數據精度：粉塵±1ppm/風量±1%

- 裝置尺寸：2300×600×2000mm

- 電源：AC220V/1500W

標準配置 1. 監測系統：

- 粉塵濃度傳感器×2（0-2000ppm，4-20mA輸出）

- 風壓/風量/溫濕度傳感器（0-10kPa/-40~100℃/0-100%RH）

2. 控制終端：10.4寸觸摸屏+微型打印機（熱敏打印，48mm帶寬）

3. 除塵系統：透明有機玻璃除塵器（800×600×800mm）+覆膜濾袋×6（?160×700mm）

4. 動力單元：離心風機（1.1kW）+變頻器+振打電機（250W）

5. 軟件系統：數據處理軟件（實時曲線/歷史數據導出/模型分析）

6. 框架：不銹鋼或鋁型材實驗臺（帶萬向輪鎖止）

擴展功能 選配：

- 激光粒徑分析儀（聯機檢測粉塵粒徑分布）

- 脈沖噴吹控制模塊（替代機械振打）

- 物聯網遠程監控系統（4G/WiFi數據傳輸）

三、應用場景

1. 教學

動態演示：粉層初層形成與壓損上升曲線實時顯示，對比清灰前后效率變化；

數據分析：基于觸摸屏導出數據，指導學生構建除塵效率-過濾速度數學模型；

安全實訓：高精度傳感器校準與除塵系統故障診斷演練。

2. 科研

濾料優化：測試PTFE/石墨烯改性濾袋對PM2.5（<2.5μm）的截留效能；

智能預測：利用歷史數據訓練AI模型，預測濾袋壽命與最佳清灰周期；

能效研究：建立噸氣處理能耗（kWh/1000m3）與運行參數關聯數據庫。

3. 企業

工藝驗證：火電廠/化工廠除塵系統數字化升級可行性測試；

能效對標：對比傳統振打與智能脈沖清灰的運維成本（能耗/濾袋更換頻率）；

員工培訓：模擬粉塵爆炸極限工況，演練安全停機與應急清灰流程。
