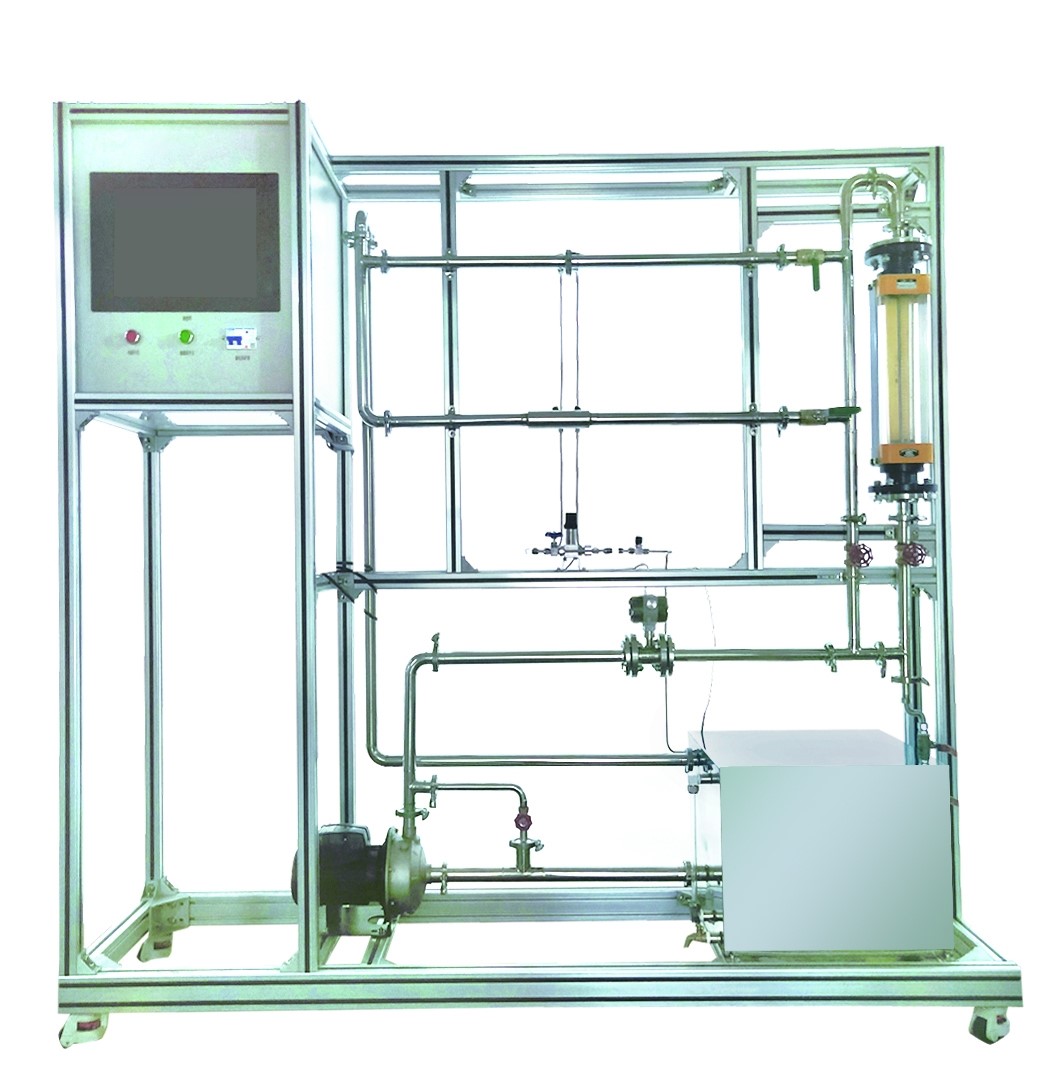

HYHGLJ-2數字型流量計校核實驗裝置

發布時間：2021-03-26 丨 瀏覽次數：

一、裝置特點

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。

3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

5、實驗系統裝置綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。

6、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。

7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。

8、裝置設計可360度觀察，實現全方位教學與實驗。

二、實驗項目

1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和主要特點。

2、掌握流量計的標定方法。

3、了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。

4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。

5、測定節流式流量計（孔板、文丘里）的流量標定曲線。

6、測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。

7、測定轉子流量計的流量標定曲線。

8、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

三、技術參數

孔板流量計流量：0.4~8m3/h，壓差范圍：10~100KPa。

文丘里流量計流量：0.4~8m3/h，壓差范圍：10~150KPa。

轉子流量計流量：0.4~4m3/h。

渦輪流量計流量：0.4~8m3/h。

溫度：常溫。

四、實驗室設施要求

水：裝置自帶水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水。外配設備：無。

五、主要設備及規格

1、水轉子流量計： 流量范圍 0.4～4m3/h。

2、孔板流量計：流量范圍0.4～8m3/h，孔板流量計：孔板喉徑：Φ17mm。

3、文丘里流量計：流量范圍0.4～8m3/h，文丘里流量計：文丘里喉徑：Φ13mm。

4、渦輪流量計：流量范圍0.4～8.0m3/h，4-20mA遠傳輸出，流量檢測機構。

5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。

6、304不銹鋼離心泵：功率550W。

水箱：容積≥80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

8、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。

9、電器：接觸器、開關、漏電保護空氣開關。

10、中央處理器：執行速度 0.64μs，內存容量 ≥16K；內建RS485通訊模式；功能：溫度、壓力等模擬量信號采集換算。

11、模擬模塊：高達 16 位分辨率，總和精度±0.5%。

12、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

13、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制；

14、額定電壓：220V，總功率：1kW；

15、外形尺寸：2000×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中。

17、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。
