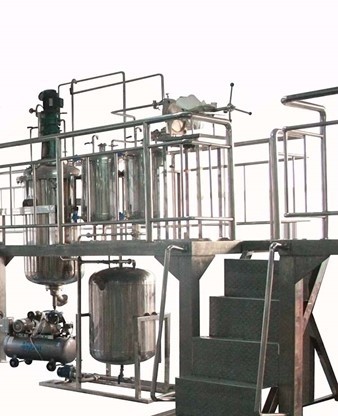

HYHDGL-1板框過濾操作實訓裝置

發布時間：2021-03-16 丨 瀏覽次數：

一、實驗功能

1. 板框過濾崗位技能：板框過濾機的構造和操作方法；板框壓濾機的操作（裝合、過濾、洗滌、卸渣、整理）；洗滌速率與最終過濾速率的關系；操作條件對過濾速度的影響。

2. 板框過濾輔助崗位技能：配漿方法及技能；過濾加壓泵的操作；壓縮機的操作；洗滌液的配置；洗滌系統的操作。

3. 產品過程控制崗位技能：液位的控制；配漿罐氣體攪拌控制；操作壓力的控制；料液溫度的控制。

4. 化工儀表崗位技能：減壓閥的使用；壓力表的使用；壓力變送器的使用；溫度傳感器的使用；轉子流量計的使用；真彩人機界面觸摸屏的使用、聲光報警器的使用、水表的使用；電表的使用；調壓模塊的使用。

5. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

二、技術參數

1、裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。

2、過濾面積0.9m2，設計壓力：0.6MPa。

3、整機參數設備主體：3700x2000x3500mm（長x寬x高 ），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

三、控制單元

標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高 ）。

四、主要設備及規格

板框過濾機：不銹鋼，過濾面積0.9m2，操作壓力：0.5MPa。一臺。

原料罐：304不銹鋼，Ф500x900mm，一臺。

電機：功率：0.14KW，配置變頻調速器調速。

攪拌罐：304不銹鋼，Ф350x550mm，一臺。

洗滌罐：304不銹鋼，Ф425x600mm，一臺。

濾液收集槽：304不銹鋼，Ф350x550mm，一臺。

濃漿泵：不銹鋼離心泵，功率：0.37KW，一臺。

離心泵：功率：0.37KW，流量：2m3/h，一臺。

空氣壓縮機  排氣量0.067L/min，工作壓力0.8MPa，轉速2800r/min  一臺。

溫度檢測點：1點。

壓力檢測點：3點。

流量檢測點：1點。

液位檢測點：1點。

計算機及操作系統，上位機監控軟件：RS485/232通訊轉換器,MCGS工業組態軟件一套，在線監控軟件一套。

五、實驗室要求

水：實驗用水由現場水龍頭接入原料罐和洗滌罐。

電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
