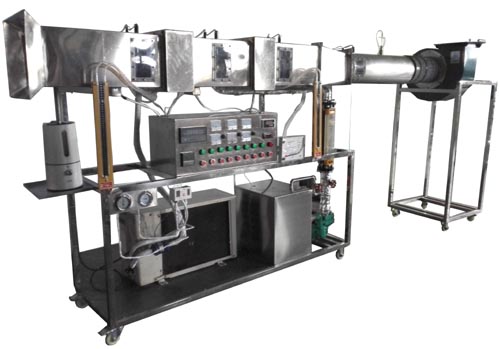

HYRGHR-7空調制冷換熱綜合實驗裝置

發布時間：2022-10-11 丨 瀏覽次數：

一、主要配置：

制冷壓縮機組，冷凝器，蒸發器，離心風機，電熱加濕裝置，一次、二次加熱裝置，數顯溫度儀表，壓差計（±100Pa），超壓保護裝置，壓力表（-0.1-2.5 Mpa），轉子流量計，熱電偶，電流表，電壓表，風量測量裝置（笛形管），不銹鋼臺架及控制柜等。

二、實驗項目：

1、用于直流空調過程演示。

2、通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差。

3、通過實驗測得的風量、壓力、功率等參數，測定制冷壓縮機性能。

4、通過改變風量、溫度、流量工況、測定換熱器（加熱器、表冷器）性能實驗。

三、技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率5.0KW。

2、冷凝器，換熱面積3.0m2。翅片管式蒸發器為銅管串鋁片。

3、不銹鋼加熱水箱，容積60L，加熱功率4.0KW。

4、循環熱水泵參數：流量：20L/min ，揚程：12m，功率：120W。流量計范圍40-400L/h。

5、離心風機參數：風量2000 m3/h，風壓1000 Pa，功率1.5KW。

6、1P制冷壓縮機組，制冷工質采用R22。蒸發壓力表量程-0.1-2.5MPa和冷凝壓力表量程-0.1-1.6MPa。

7、實驗風道采用304不銹鋼材質，分為風口段，實驗段，測試段等，之間采用法蘭螺母連接，

   方便拆卸。

8、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、

   流速、功率等實驗全部測量參數，手動風門調節風量。

9、外形尺寸：3500×550×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
