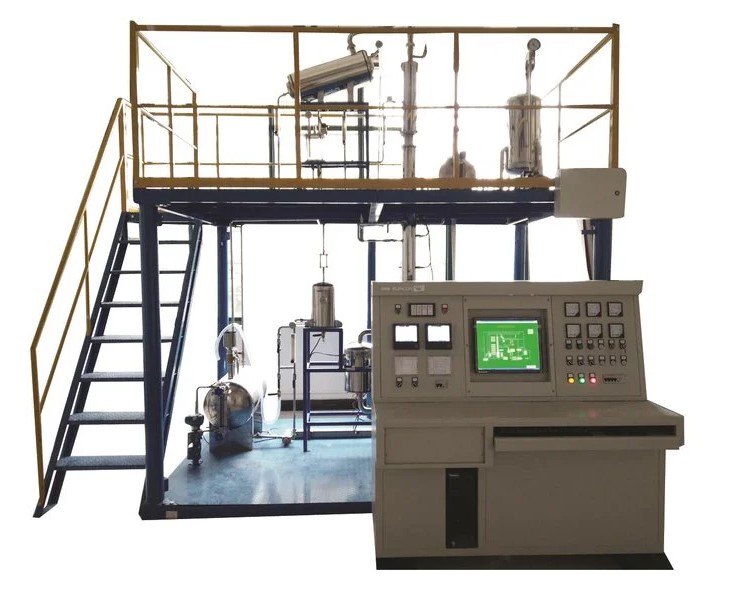

HYHDJL-1精餾操作實訓裝置

發布時間：2021-02-05 丨 瀏覽次數：

一、設備組成及規格

進料泵、回流泵、出料泵：計量泵，變頻控制。

循環泵：不銹鋼，型號CL18GR-15，10L/min。

真空泵：2XZ -2 ,380V 抽氣量2L/S。

精鎦塔：主體304不銹鋼φ76x100mm，共15節，帶玻璃觀測段，上、下段，304不銹鋼φ76x200mm；塔板為篩板。

原料液預熱器：304不銹鋼φ50x300mm，功率0.6kW。

塔底再沸器：304不銹鋼φ159x300mm，功率2.5kW。

塔頂冷凝器：304不銹鋼水冷，面積0.4m2（Φ108x400mm，帶折流板）。

塔頂再冷器：304不銹鋼水冷，面積0.2m2（Φ108x400mm）。

塔底冷凝器：304不銹鋼水冷，面積0.2m2（Φ108x400mm）。

原料液儲罐：304不銹鋼φ300x400mm。

塔頂產品儲罐：304不銹鋼φ219x400mm。

塔底產品儲罐：304不銹鋼φ273x400mm。

塔頂凝液罐：304不銹鋼φ76x400mm。

真空緩沖罐：304不銹鋼φ219x400mm。

計算機：品牌機，用戶可自備；

配套軟件：1套。

二、電氣及控制系統

1、標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸: 1400x800x1300mm(長x寬x高)。

2、測控系統1套。

三、實訓項目

1、通過進行再沸器溫控操作；塔釜液位測控操作；采出液濃度與產量聯調操作，實現間歇精餾崗位技能培訓。

2、通過進行全塔性能測定；連續進料下部分回流操作；回流比調節；冷凝系統水量及水溫調節；進料預熱系統調節；塔視鏡及分配罐狀況控制，實現連續精餾崗位技能培訓。

3、通過進行再沸器溫控操作；塔釜液位測控操作；采出液濃度與產量聯調操作。冷凝系統水量及水溫調節；進料預熱系統調節；塔視鏡及分配罐狀況控制；實現精餾現場工控崗位技能培訓。

4、通過進行全塔溫度、濃度分布檢測；全塔、各液相檢測點取樣分析操作；塔流體力學性能及篩板塔氣液鼓泡接觸控制，實現質量控制崗位技能培訓。

5、通過計量泵、變頻器、渦輪流量計、電壓變送器、功率變送器、壓力變送器、熱電阻、聲光報警器、調壓模塊及各類就地彈簧指針表等的使用，單回路、串級控制和比值控制等控制方案的實施，實現化工儀表崗位技能培訓。

6、通過現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載等實現就地及遠程控制崗位技能培訓。

四、技術要求

1、設備主體規格：3700x2000x3500mm(長x寬x高)，(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

2、地場要求

水：冷凝器冷卻水由現場接入。

電：電壓AC380V，功率2KW，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
