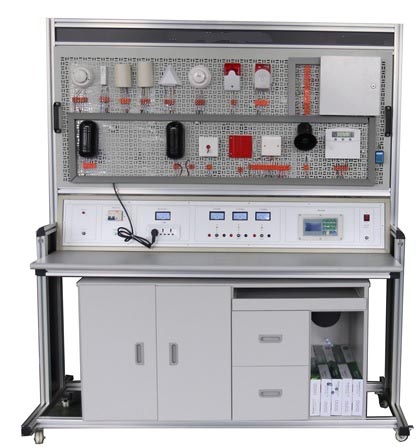

HY-Y7B 樓宇工程一卡通系統實訓平臺

發布時間：2020-09-05 丨 瀏覽次數：

一、設備概述

樓宇工程一卡通系統實訓平臺基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力。

二、主要配置

立式實訓平臺、網孔板安裝模塊、網孔板用膨脹固定件、線纜管理架、電源管理模塊、嵌入式編程主機與顯示器模塊、單門聯網門禁控制器、雙門聯網門禁控制器、通訊轉換器、發卡器、讀卡器、帶鍵盤及液晶顯示屏讀卡器、考勤機、消費機、巡更棒、巡更點、感應式IC卡等等。

三、實訓項目

1、系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2、線路故障的設置、檢測及排除；

3、不同類型的防區并對其參數進行設置實訓；

4、不同的布撤防類型并對其參數進行設置實訓；

5、認識和熟悉各種IC卡門禁管理系統器材、配置和功能；

6、系統設備的連接和調試：組成單門控制系統、雙門控制系統、單門進出刷卡控制系統、單雙門組合或單雙門聯動控制系統；

7、IC卡門禁管理系統的軟件安裝、讀卡器測試、控制器地址設置等；

8、運行管理軟件修改系統設置、控制器設置和用戶設置等；

9、不同功能性質IC卡（用戶卡、特權卡、管理母卡）的認識、發行和管理；

10、系統管理軟件聯動、布防、地圖和查詢記錄的操作、運行；

11、IC卡門禁管理系統的設置、調試、操作和演習；

12、考勤機的接線、操作和管理；

13、消費機的接線、操作和管理；

14、智能一卡通管理軟件的操作；

15、卡片發行的操作和管理；

16、智能一卡通系統集成的連接、調試和管理。

17、橋架及其支架的安裝和布線；

18、信息插座和機架設備的安裝；

19、水晶頭及跳線的制作和測試；

20、RJ45模塊和配線架的壓線和測試；

21、RJ45跳線的連接及鏈路的測試

四、技術指標

1、電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3、整機功耗：≤300W；

4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
